实验室用的喷淋淀粉装置



　　发明人：劳积昌



　　申请人：广西金桂浆纸业有限公司



　　提供一种实验室用的喷淋淀粉装置，可精确定量、均匀喷淋，实验再现性高，提供精确实验研究结果。

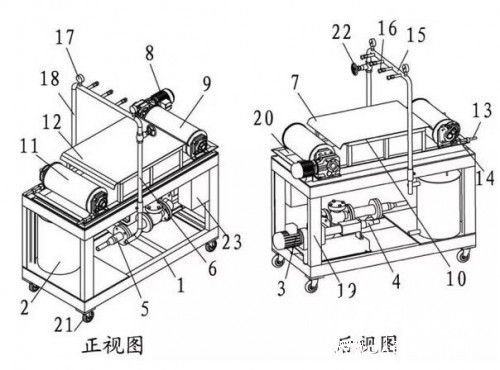

　　图1实验室用喷淋淀粉装置的结构



　　1—机架平台2—淀粉溶液储存槽3—输液泵4—进液口5—出液口6—输液管7—纸板传输系统8—驱动件9—驱动辊10—传动皮带11—从动辊12—纸板托板13—皮带张紧螺杆14—张紧块15—喷淋管16—喷嘴17—压力表18—回液管19—支撑杆20—支撑平台21—移动轮22—截止阀23—控制箱



　　如图1所示，该种实验室用的喷淋淀粉装置包括机架平台。该机架平台四周底端安装有移动轮，方便移动。机架平台上设有喷淋系统，喷淋系统包括设于机架平台一侧的淀粉溶液储存槽。该淀粉溶液储存槽的出口通过管道与位于机架平台另一侧的输液泵的进液口连接，输液泵的出液口连接有高度可调、且竖向安装的输液管。输液管上设有截止阀，机架平台的四周设有支撑杆，四根支撑杆上设有支撑平板，支撑平板上设有纸板传输系统。纸板传输系统包括设置为电动机的驱动件、与驱动件通过齿轮连接的驱动辊。该驱动辊通过传送皮带与从动辊连接，结合淀粉的喷淋速度，将驱动件带动传送皮带的线速度为30～50m/min，从动辊上设有皮带张紧螺杆，皮带张紧螺杆上设有张紧块，驱动辊、从动辊均是通过轴承安装在支撑平板上。传送皮带上设有纸板托板，输液管的端口连接有位于纸板托板上方、且横向设置的的喷淋管。喷淋管上设有多个向纸板托板上喷淋淀粉的喷嘴，考虑到纸板托板上的纸板喷淋淀粉的均匀性，喷嘴均匀分布于喷淋管上，设置4个喷嘴。喷淋管的两端还设有可直观显示喷淋管压力的压力表，进而可合理调整纸板传输系统传输纸板的速度，确保喷淋淀粉的效果。喷淋管的端口设有连接于淀粉溶液储存槽上的回液管，输液泵、驱动件由固定在支撑杆上的控制箱控制。



　　输液泵设置为螺杆泵，螺杆泵优点是流量均匀连续，从而可使喷嘴连续均匀喷淋淀粉，有利于提高淀粉喷淋均匀效果，提高实验研究结果。



　　喷淋管与纸板托板的垂直距离为20～50cm。若距离太远，喷淋管上的喷嘴无法确保淀粉喷淋到纸板上，浪费淀粉;若距离太近，喷淋的压力大，从而导致无法均匀喷淋。设置喷淋管与纸板托板的垂直距离为20～50cm，一方面保证喷嘴喷出的淀粉喷淋到纸板上，提高淀粉的使用率，另一方面确保喷淋淀粉的均匀性，提高喷淋效果。



　　输液泵的出液口通过软管与输液管连接，且软管与输液管的接口处设有卡套。输液泵的进液口与管道也是同样的设置，保证输液泵的进液口、出液口与管道之间安装与拆卸方便，同时保证连接稳固，避免泄露。



　　使用时：现将淀粉溶液存放在淀粉溶液储存槽中，设定传动皮带的线速度以及设置为螺杆泵的输液泵输送流量，开启控制箱的相应开关启动装置，螺杆泵将淀粉溶液从淀粉溶液储存槽抽出，经过输液泵的出液口的过滤器过滤后，淀粉溶液经过输液管到达喷淋管中，同时纸板通过纸板传输系统从从动辊一侧往驱动辊匀速输送，途径喷淋管的下方时，部分淀粉溶液由喷淋管上的4个喷嘴中雾化喷出(雾化喷出的淀粉溶液会下落到喷淋管下方的纸板上)，其余部分淀粉溶液从回液管回流至淀粉溶液储存槽中。



　　有益效果：



　　(1)通过设置纸板传输系统结合喷淋系统的喷淋装置，可机械对纸板进行喷淋淀粉，改变传统人为操作的缺陷，喷淋均匀性好，定量喷淋精确度高，可实现实验的再现性，进而提供精确实验研究结果。



　　(2)设置为螺杆泵的输液泵，保证输液泵的流量连续均匀，从而喷嘴可连续均匀地向纸板喷淋淀粉，有利于提高淀粉喷淋均匀效果，进而有利于提高实验研究结果。



　　(3)喷淋管与纸板托板的垂直距离设置科学合理，保证喷嘴喷出的淀粉喷淋到纸板托板上，提高淀粉的使用率，同时确保喷淋淀粉的均匀性，提高喷淋效果。



　　(4)输液泵的进、出液口通过软管与输液管连接，且接口处设有卡套，一方面保证输液泵的进、出液口与输液管之间安装与拆卸方便，另一面保证管与管之间连接稳固，防止泄露，进而影响实验的操作。
